TECNIS Odyssey — технології та специфікації
На цій сторінці Розділів: 6
Від конструкції до діапазону зору
Що змінено в оптиці Odyssey, як читати її дефокусну криву та як ці властивості пов’язані з якістю зображення.
Freeform: за що відповідає оптичний профіль
TECNIS Odyssey поєднує мультифокальний принцип із розширенням глибини фокуса. На задній поверхні розміщений Freeform-дифракційний профіль, розрахований на широкий діапазон зору. Це дифракційна оптика; її не слід описувати як суто рефракційну EDOF-лінзу на кшталт PureSee.

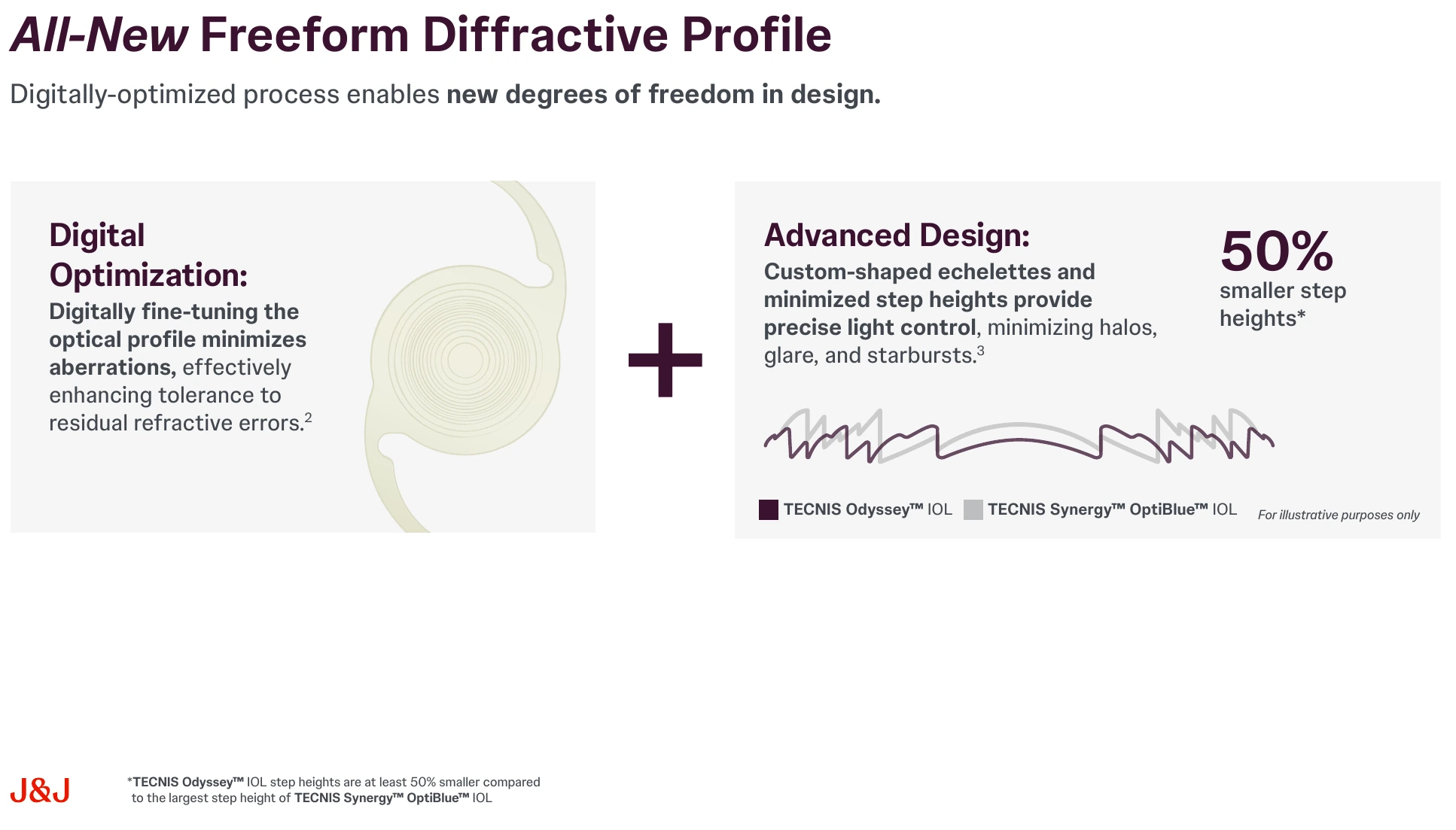

Що показано на схемі
Ліворуч — цифрова оптимізація всього оптичного профілю. Праворуч — порівняння форми дифракційних елементів: Odyssey позначена фіолетовим, Synergy OptiBlue — сірим. Freeform означає можливість налаштовувати форму й висоту цих елементів, щоб керувати розподілом світла.
Мета такого дизайну — поєднати широкий діапазон зору з кращою переносимістю невеликої рефракційної похибки та оптимізованими світловими ефектами. Наскільки це відчуває пацієнт, оцінюють окремо в клінічних дослідженнях.

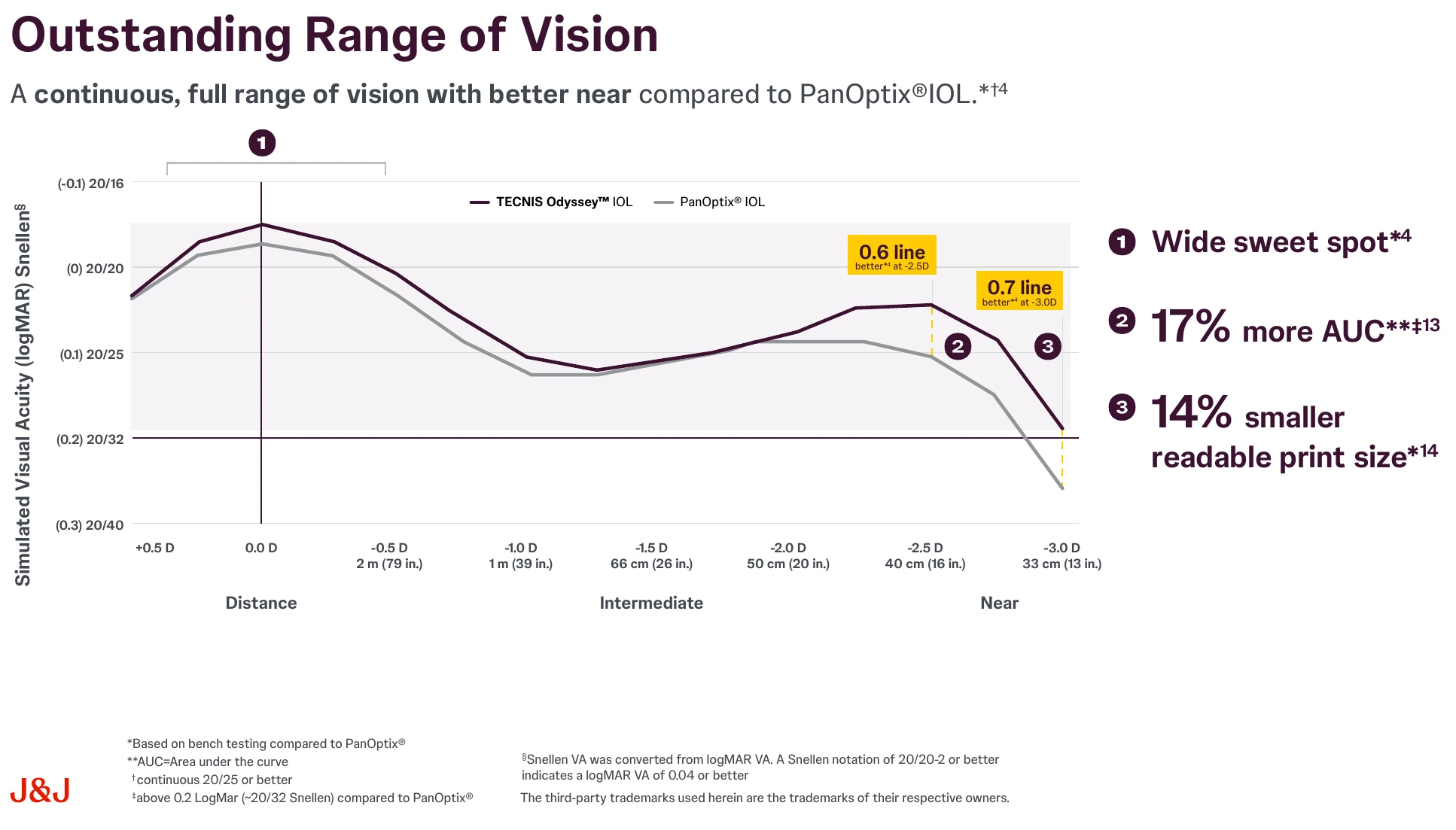

Дефокусна крива: від дальньої дистанції до читання
Оптичний стенд → розрахована гострота зору
Графік виробника порівнює Odyssey та PanOptix в оптичній моделі. Він допомагає зрозуміти розподіл якості зображення за відстанями; це не клінічна крива групи пацієнтів.
Як читати без плутанини
У цій шкалі менше значення logMAR відповідає кращій гостроті зору, тому вища лінія на рисунку означає кращий модельований результат. На ближніх дистанціях фіолетова крива Odyssey проходить вище сірої. Підписи «0,6 / 0,7 рядка» та «17% AUC» характеризують саме це стендове порівняння.
Для клінічного рішення зіставте цю форму кривої з реальною робочою відстанню пацієнта, освітленням і опублікованими післяопераційними результатами.

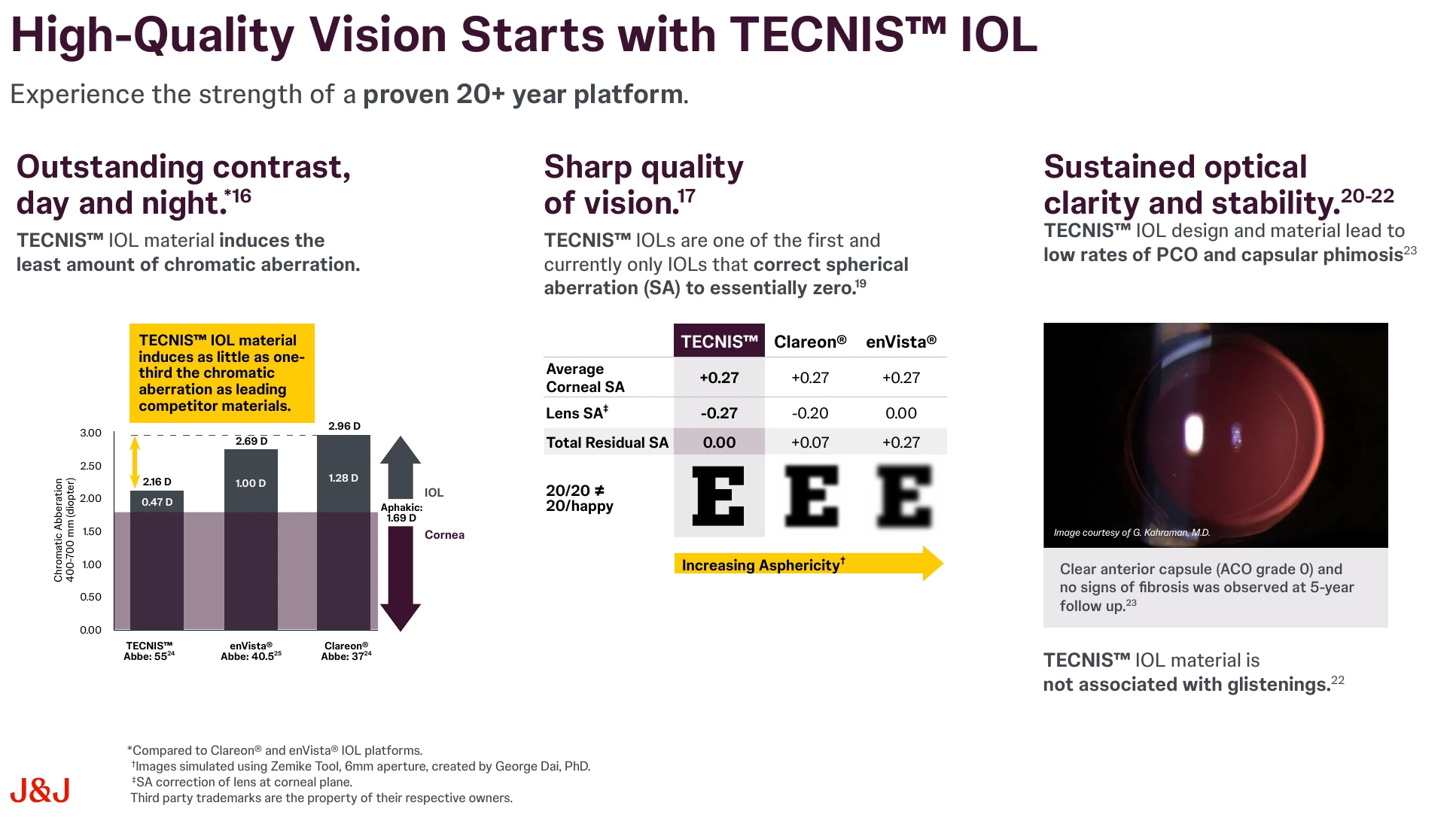

Оптика, матеріал і якість зображення
Асферична поверхня
Передня асферична поверхня платформи TECNIS компенсує позитивну сферичну аберацію типової рогівки. Індивідуальні аберації та стан рогівки залишаються важливими під час вибору ІОЛ.
Ахроматична корекція
Оптичний дизайн і властивості акрилового матеріалу спрямовані на зменшення хроматичних аберацій. Показник MTF характеризує перенесення контрасту оптичною системою; він не дорівнює задоволеності пацієнта.
Фільтр OptiBlue
Гідрофобний акрил поглинає ультрафіолетове та частину фіолетового світла. Фільтрація є властивістю матеріалу; сама по собі вона не доводить відсутності дисфотопсій або лікувальної дії на сітківку.
Платформа TECNIS
Однокомпонентна лінза з гаптикою TRI-FIX і безперервним заднім квадратним краєм ProTEC. Попередньо завантажена система TECNIS SIMPLICITY призначена для введення в капсульний мішок.

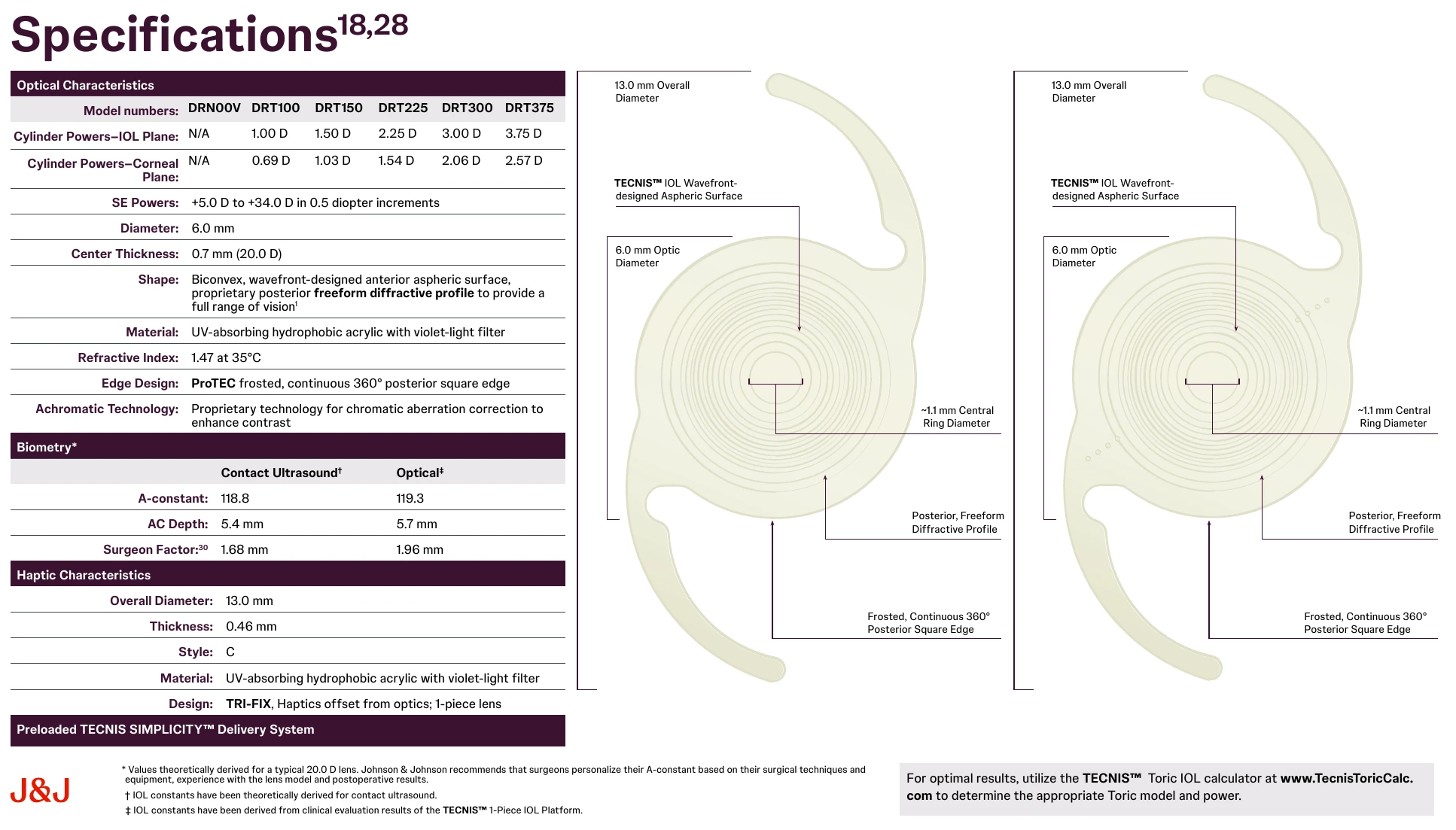

Специфікація Odyssey DRN00V
| Модель | DRN00V — неторична Odyssey |
|---|---|
| Оптична сила | +5,0…+34,0 D; крок 0,5 D |
| Розмір | Оптика 6,0 мм; загальний діаметр 13,0 мм |
| Матеріал | Гідрофобний акрил із UV- і фіолетовим фільтром |
| Показник заломлення | 1,47 за температури 35 °C |
| Центральна товщина | 0,7 мм для лінзи +20,0 D |
| Поверхні | Передня асферична; задня Freeform-дифракційна |
| Доставка | Попередньо завантажена TECNIS SIMPLICITY |
Оригінальна таблиця виробника — PDF ↗

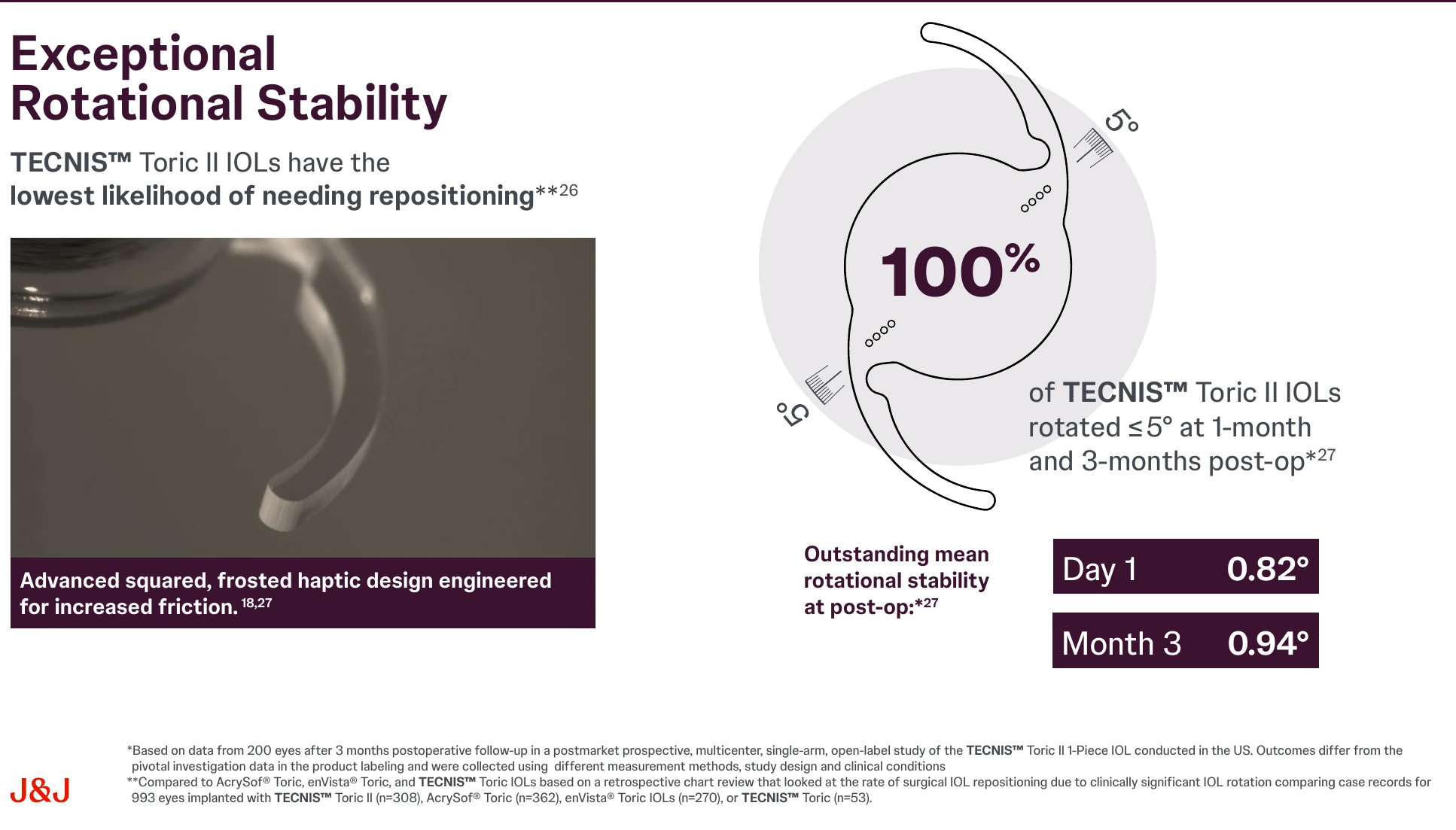

Торична оптика + гаптика Toric II
Odyssey Toric II: корекція астигматизму
Торичні моделі додають циліндричну корекцію до оптики Odyssey. Матована гаптика Toric II створена для підвищення тертя та стабільності орієнтації. Результати досліджень платформи Toric II не слід автоматично називати окремим дослідженням Odyssey.
| Модель | Площина ІОЛ | Площина рогівки |
|---|---|---|
| DRT100 | 1,00 D | 0,69 D |
| DRT150 | 1,50 D | 1,03 D |
| DRT225 | 2,25 D | 1,54 D |
| DRT300 | 3,00 D | 2,06 D |
| DRT375 | 3,75 D | 2,57 D |
Джерела та документи
- J&J, TECNIS Odyssey eSales Aid EMEA 2025, 2025PP05544 ↗. Матеріали виробника; технічні характеристики та позначення рівня доказів.
- Офіційна сторінка Odyssey для Європи ↗. Профіль лінзи й посилання на дані виробника.
Редакційний матеріал TMX Academy. Перевірено 18.09.2026. Це навчальний виклад; для застосування виробу використовуйте інструкцію до конкретної моделі та поставки.
